FANUC | FSSB 设定界面介绍

1. 按下功能键。

2. 继续按菜单页数次，显示出[FSSB]。

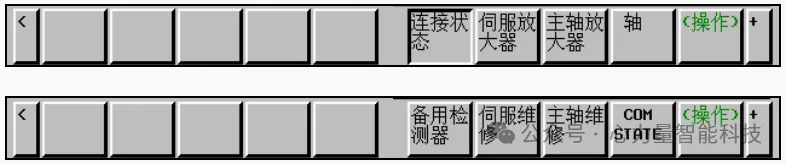

3. 按下软键[FSSB]，切换到“连接状态”显示出如下软键。

FSSB设定画面上具有7个画面：

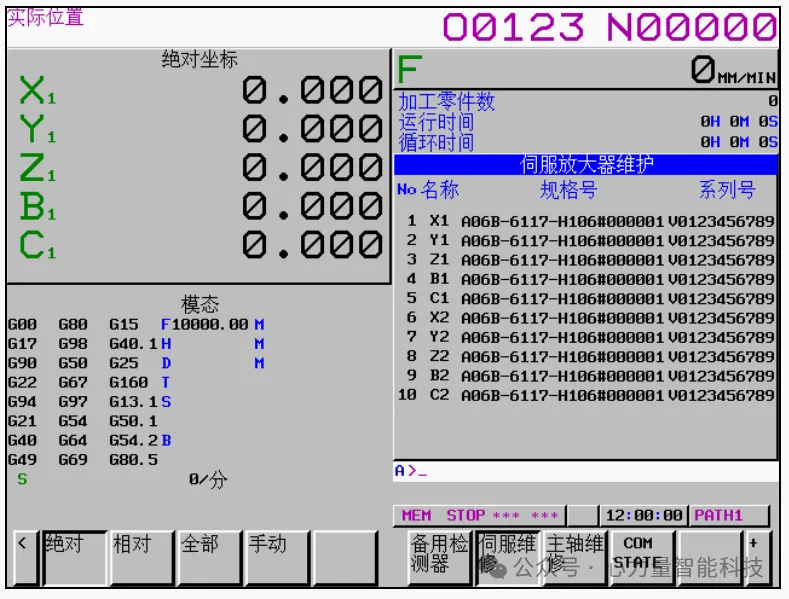

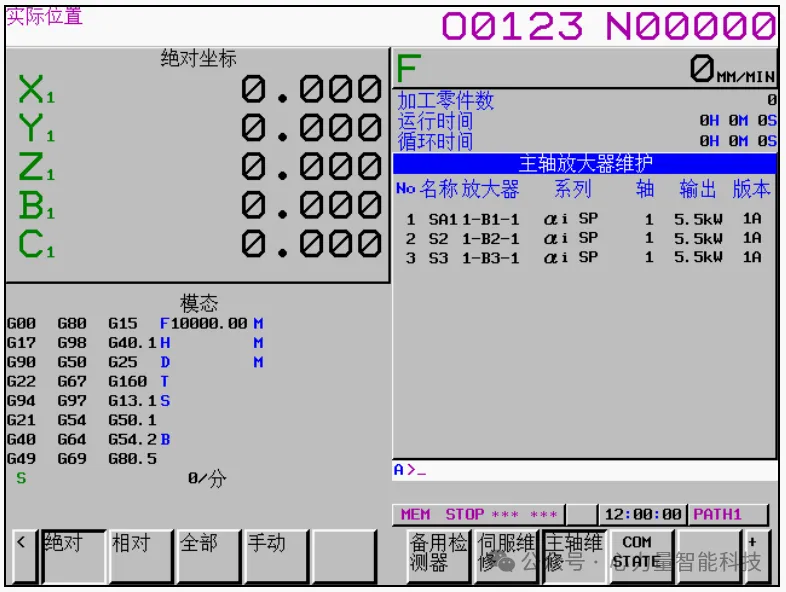

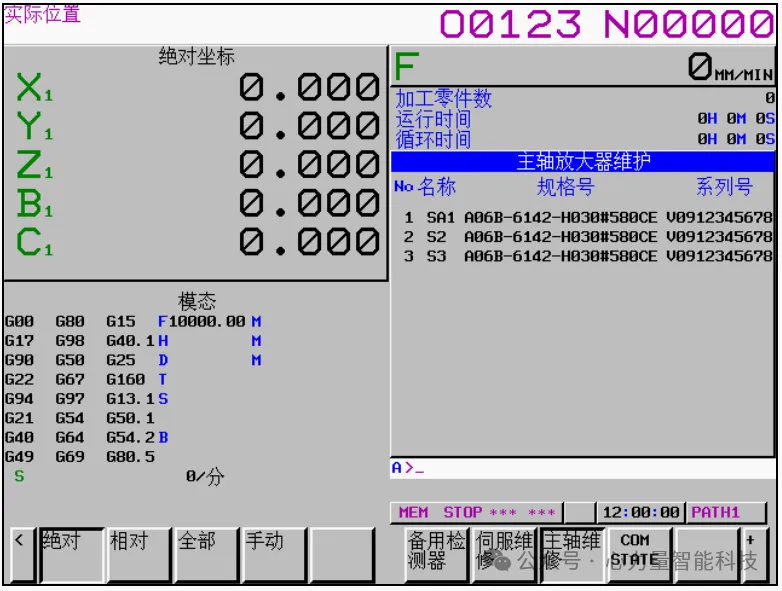

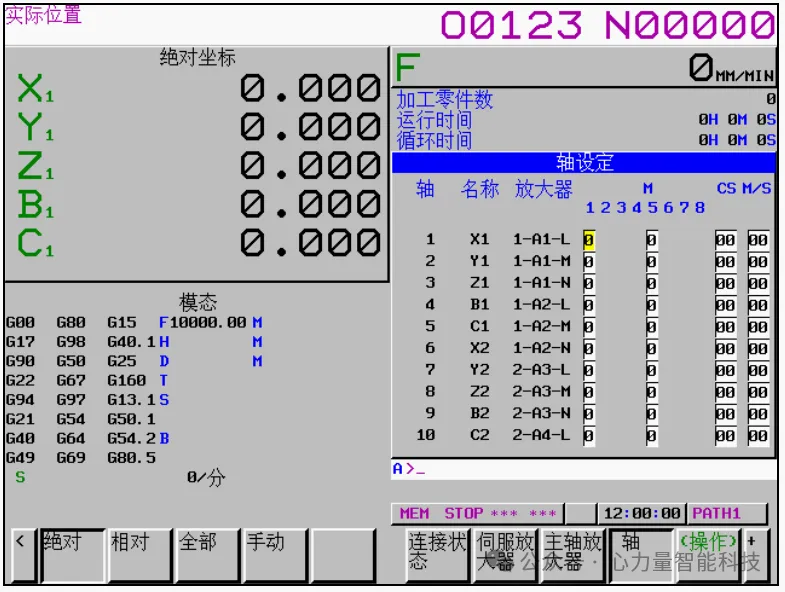

连接状态、伺服放大器设定、主轴放大器设定、位置检测器接口单元、轴设定、伺服放大器维修、主轴放大器维修。

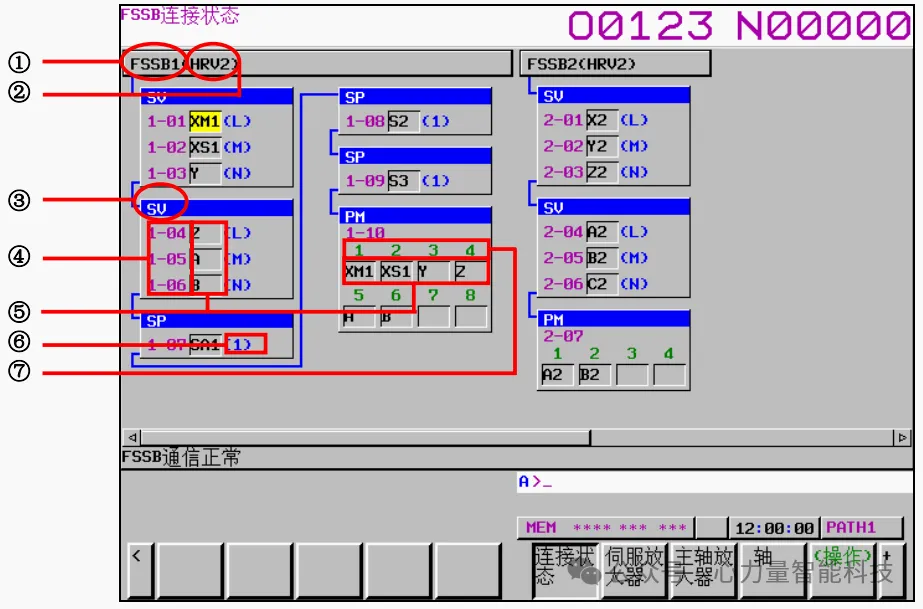

（1）连接状态画面

在连接状态画面上，显示连接在FSSB上的从控装置通电时的连接状态。

连接状态画面上显示如下项目。

①FSSB1,FSSB2,FSSB3

FSSB线号显示FSSB线路号码。(FSSB1:第一FSSB线、FSSB2:第二FSSB线、FSSB3:第三FSSB线)

②HRV2,HRV3,HRV4,HRV

电流控制周期显示各FSSB线路的电流控制周期。FSSB上尚未连接伺服放大器时以及发生了与FSSB相关的报警时，会显示“HRV-”。

③  SV,SP,PM

从控装置类型显示连接在FSSB上的从控装置的类型。  (SV:伺服放大器、SP:主轴放大器、PM:位置检测器接口单元)

④1-01～1-32,2-01～2-32,3-01～3-32

从控装置号在FSSB线路号码(1:第一FSSB线，2:第二FSSB线，3:第三FSSB线)和“-”(连字符)的后面，显示从控装置号码(线路中连接顺序)。  (每一条线路的最大从控装置数为32个)

⑤XM1,XS1,Y,Z,A,B

程序轴名称、主轴名称显示各放大器、位置检测器接口单元上所设定的程序轴名称、主轴名称。

⑥L,M,N,1

放大器中的号码放大器中显示第几个。(L:伺服放大器第1轴，M:伺服放大器第2轴，N:伺服放大器第3轴，1:主轴放大器第1轴)

⑦  1～8

连接器号码显示位置检测器接口单元的连接器号码。

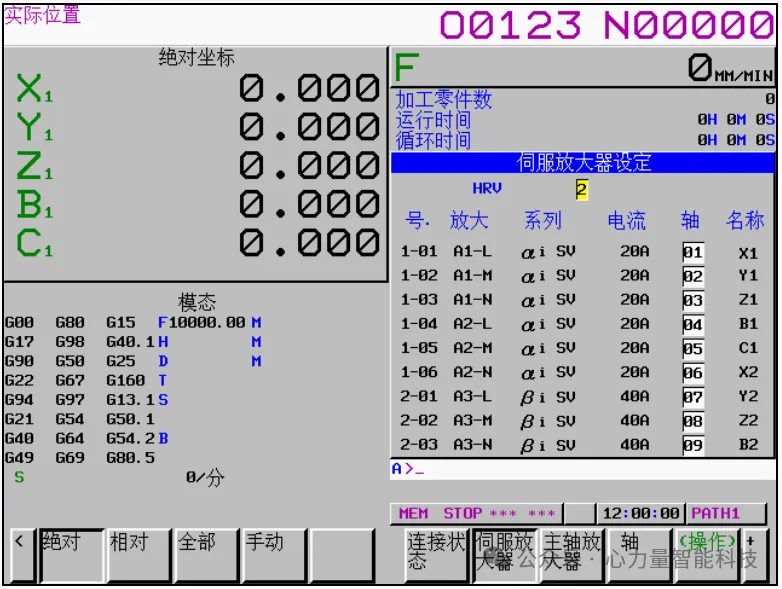

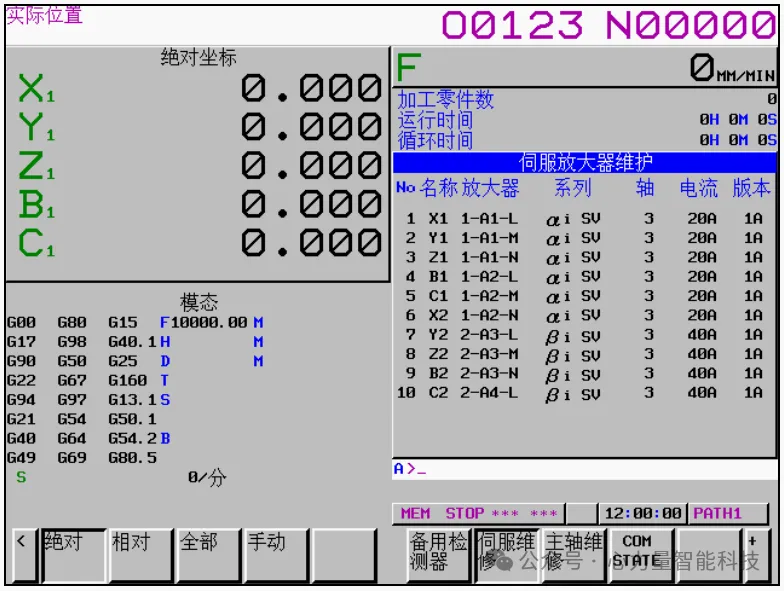

（2）伺服放大器设定画面

在伺服放大器设定画面上，显示伺服放大器的信息。

伺服放大器设定画面上显示如下项目。

●  HRV……电流控制周期

显示FSSB自动设定时设定的电流控制周期。此值并不表示现在有效的电流控制周期的设定。  (2:伺服HRV2控制、3:伺服HRV3控制、4:伺服HRV4控制)

●  号………从控装置号

在FSSB线路号码(1:第一FSSB线，2:第二FSSB线，3:第三FSSB线)和“-”(连字符)的后面，显示从控装置号码(线路中连接顺序)。(每一条线路的最大从控装置数为32个)

●  放大……放大器类型

在表示伺服放大器开头字符的“A”后面，从靠近CNC一侧数起显示表示第几台伺服放大器的数字和表示伺服放大器中第几轴的字母(L:第1轴，M:第2轴，N:第3轴)。

●  作为伺服放大器信息，显示下列项目的信息。

–  系列……伺服放大器单元的种类、系列

–  电流……最大电流值

●  轴……控制轴号

显示分配给伺服放大器的控制轴号码。发生与FSSB相关的报警时，或者尚未分配控制轴号码时，显示“0”。

●  名称……程序轴名称

显示对应于控制轴号的参数(No.1020)的程序轴名称。轴号为“0”时不予显示。

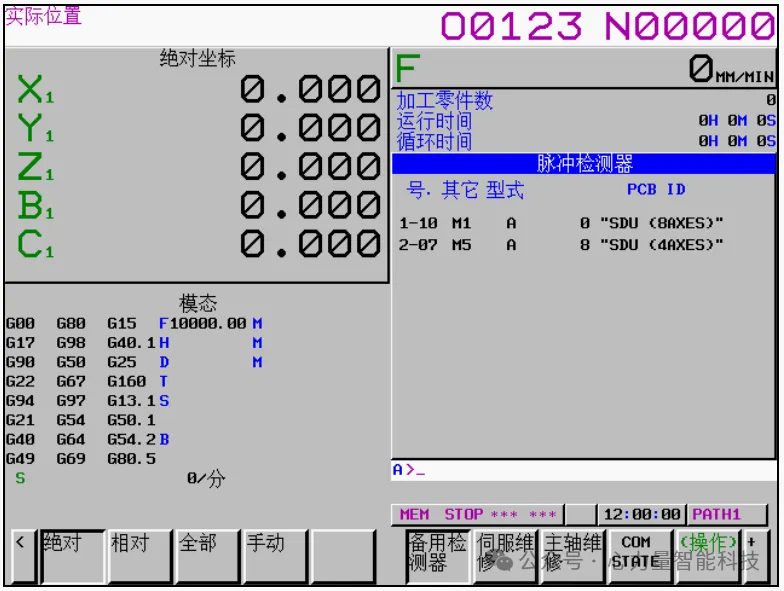

（3）位置检测器接口单元画面

在位置检测器接口单元画面上，显示位置检测器接口单元画面的信息。

位置检测器接口单元画面上显示如下项目。

●  号……从控装置号

在FSSB线路号码(1:第一FSSB线，2:第二FSSB线，3:第三FSSB线)和“-”(连字符)的后面，显示从控装置号码(线路中连接顺序)。  (每一条线路的最大从控装置数为32,但是位置检测器接口单元的每一条线路的最大数为4)

●  作为位置检测器接口单元信息，显示下列项目的信息。

 – 其它

在表示位置检测器接口单元的开头字母“M”之后，显示从靠近CNC一侧数起的表示第几台位置检测器接口单元的数字。第二FSSB线的情况下，从M5开始计数，因而第1台以M5显示。第三FSSB线的情况下，从M9开始计数，因而第1台以M9显示。

 – 型式

位置检测器接口单元的型式，以字母予以显示。

 – PCB ID

显示位置检测器接口单元的ID。

此外，若是位置检测器模块(8轴),“SDU(8AXES)”显示在位置检测器接口单元的ID之后，若是位置检测器模块(4轴),“SDU(4AXES)”显示在位置检测器接口单元的ID之后。
