西门子SIN 808D 攻丝回退的一键操作

系统以及软件版本

SINUMERIK 808D ADVANCED SW: 04.08.02

背景

在刚性攻丝时,如果按了急停或者复位键等中断了加工程序，丝锥会卡在工件里。要让丝锥脱离工件，需要让主轴旋转的同时Z 轴向上进行插补运动。如何一键操作呢？

解决方案

– 实现方法 –

异步子程序（PLCASUP1）+ 用户自定义界面（Easy Screen）

一、系统相关设置

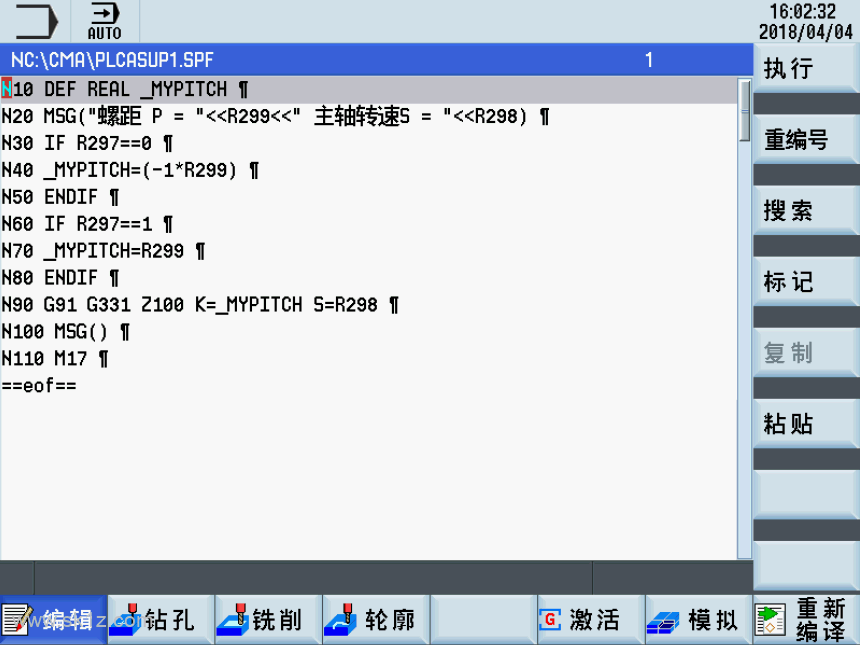

1. 创建异步子程序PLCASUP1.SPF并将此程序拷贝到“用户循环”:

SIN 808D 攻丝回退的一键操作

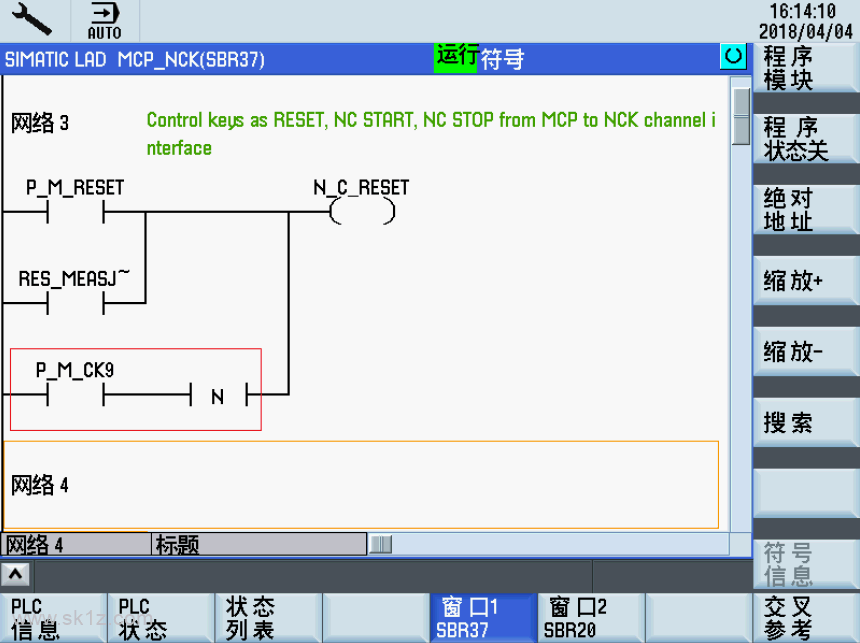

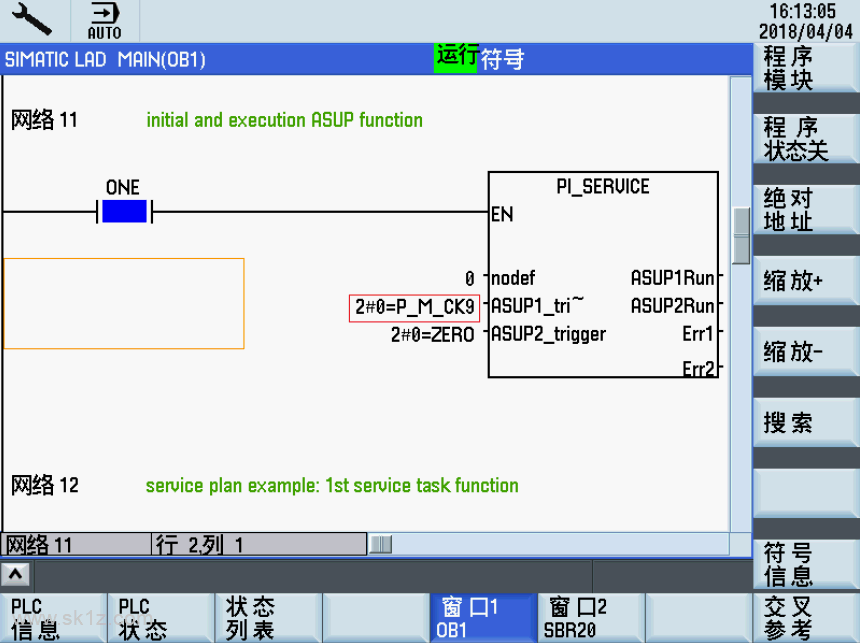

2. 编辑PLC程序：激活异步子程序（PLCASUP1.SPF），并在MCP子程序中定义CK9键为“攻丝回退”按键

SIN 808D 攻丝回退的一键操作

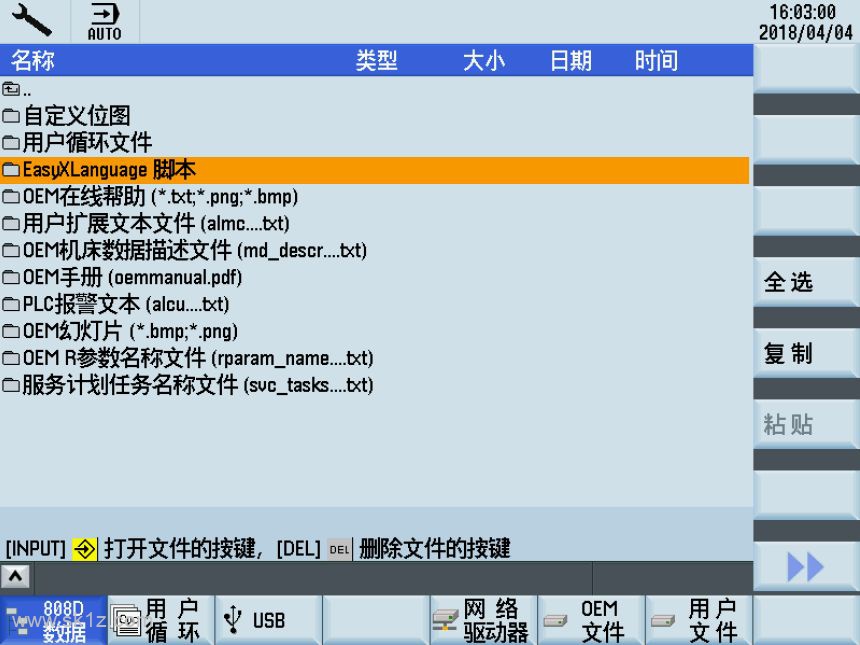

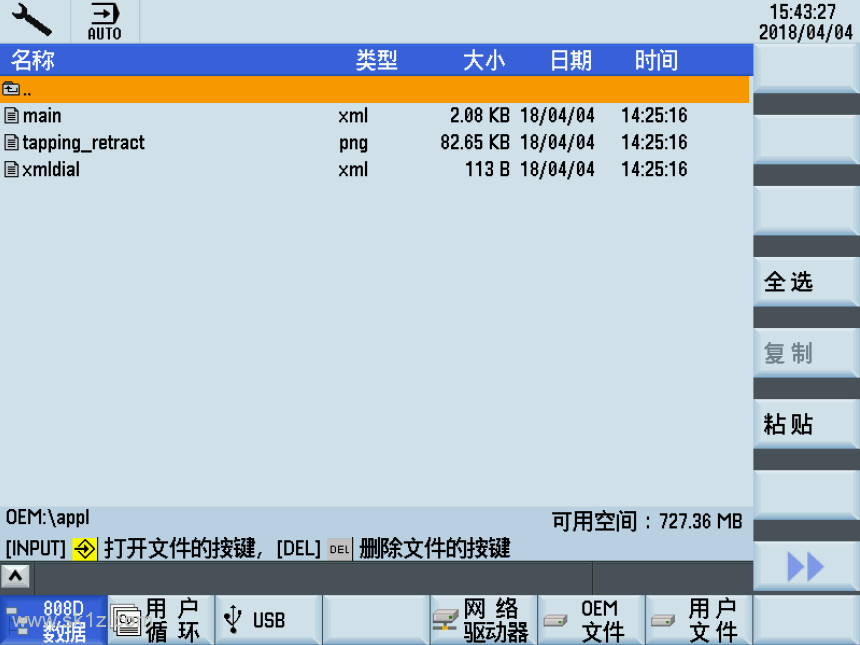

3. 创建用户自定义界面，将自定义画面的文件（图片，XML文件）拷贝到“808D数据”Easy Language脚本。

SIN 808D 攻丝回退的一键操作

二、一键操作

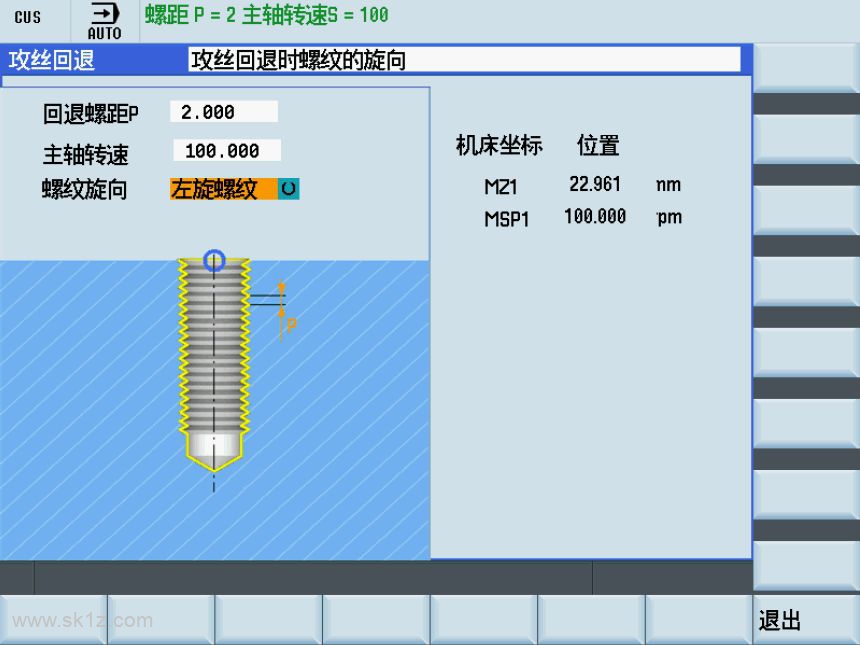

在系统上点击“用户自定义”按键->“攻丝回退参数”按键，在此界面设置：设定回退螺距、主轴转速和螺纹旋向。设置完数据，按下之前定义在MCP上的“攻丝回退”键，即可！
