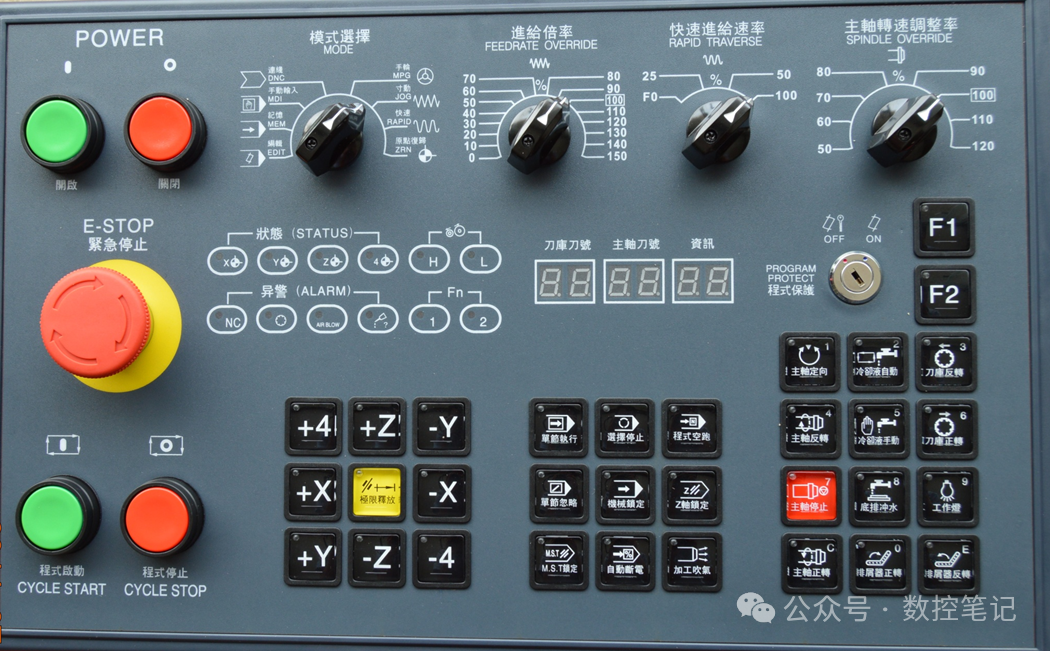

扫描面板三菱M70地址

(输入CG33 输出CG34)

地址 功能 地址 功能
X220 扫描输入地址1 Y220 扫描输出数据1
X221 扫描输入地址2 Y221 扫描输出数据2
X222 扫描输入地址3 Y222 扫描输出数据3
X223 扫描输入地址4 Y223 扫描输出数据4
X224 扫描输入地址5 Y224 扫描输出数据5
X225 扫描输入地址6 Y225 扫描输出数据6
X226 扫描输入地址7 Y226 扫描输出数据7
X227 扫描输入地址8 Y227 扫描输出数据8
X228 扫描输入数据1 Y228 扫描输出地址1
X229 扫描输入数据2 Y229 扫描输出地址2
X22A 扫描输入数据3 Y22A 扫描输出地址3
X22B 扫描输入数据4 Y22B 扫描输出地址4
X22C 扫描输入数据5 Y22C 扫描输出地址5
X22D 扫描输入数据6 Y22D 扫描输出地址6
X22E 扫描输入数据7 Y22E 扫描输出地址7
X22F 扫描输入数据8 Y22F 扫描输出地址8
M7780 手动+4 M7810 手动+4灯
M7781 手动+Z/X239 M7811 手动+Z灯
M7782 手动-Y/X23A M7812 手动-Y灯
M7783 手动+X/X23D M7813 手动+X灯
M7784 过行程解除 M7814 过行程解除灯
M7785 手动-X/X23C M7815 手动-X灯
M7786 手动+Y/X23B M7816 手动+Y灯
M7787 手动-Z/X238 M7817 手动-Z灯
M7710 手动-4 M7820 手动-4灯
M7714 单节执行 M7824 单节执行灯
M7715 选择停止 M7825 选择停止灯
M7716 程式空跑 M7826 程式空跑灯
M7717 单节忽略 M7827 单节忽略灯
M7720 机械锁定 M7830 机械锁定灯
M7721 Z轴锁定 M7831 Z轴锁定灯
M7722 MST锁定 M7832 MST锁定灯
M7723 自动断电 M7833 自动断电灯
M7724 加工吹气 M7834 加工吹气灯
M7725 主轴正转 M7835 主轴正转灯
M7726 排屑器正转 M7836 排屑器正转灯
M7727 排屑器反转 M7837 排屑器反转灯
M7736 主轴停止 M7846 主轴停止灯
M7737 底盘冲水 M7847 底盘冲水灯
M7740 工作灯 M7850 工作灯
M7733 主轴反转 M7843 主轴反转灯
M7734 冷却液手动 M7844 冷却液手动灯
M7735 刀库正转 M7845 刀库正转灯
M7730 主轴定位 M7840 主轴定位灯
M7731 自动冷却液 M7841 自动冷却液灯
M7732 刀库反转 M7842 刀库反转灯
M7741 手轮X M7851 手轮灯
M7742 手轮Y M7852 程式暂停灯
M7743 手轮Z M7853 程式启动灯
M7744 手轮4 M7854 X轴原点
M7745 手轮X1 M7855 Y轴原点
M7746 手轮X10 M7856 Z轴原点
M7747 手轮X100 M7857 4轴原点
M7750 程式保护 M7860 高档
X23E 程式启动 M7861 低挡
X23F 程式暂停 M7862 NC系统报警
M7753 快速进给速率A M7863 刀库报警
M7754 快速进给速率F M7864 气压报警
M7755 主轴转速A M7865 润滑报警
M7756 主轴转速F M7866 FN1
M7757 主轴转速B M7867 FN2
M7760 模式选择A M7870 刀库刀号
M7761 模式选择F M7880 主轴刀号
M7762 模式选择B
M7763 切削进给A
M7764 切削进给F
M7765 切削进给B
M7766 切削进给E
M7767 切削进给C
M7770 F2 M7821 F2灯
注:轴按键红色地址为直连,黑色为扫描地址
参数调整
参数: 6449号设定为10000010
6465号设定为00001100
6473号设定为00001111
请将扫描处理程序放在PLC的快速区

哲宏四波段扫描面板地址表及参数调整

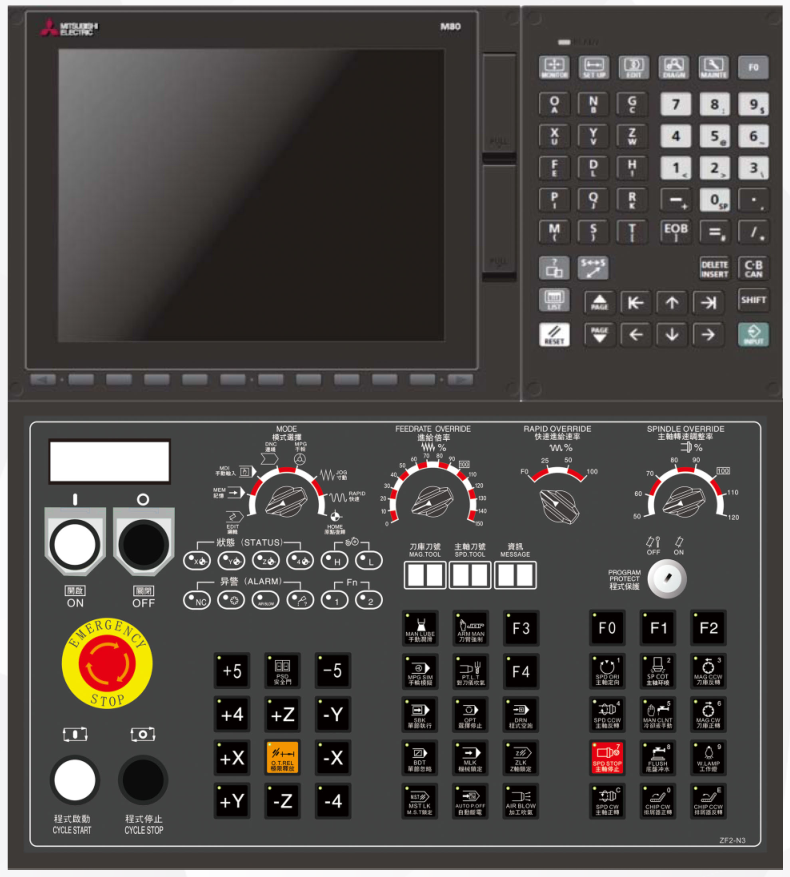

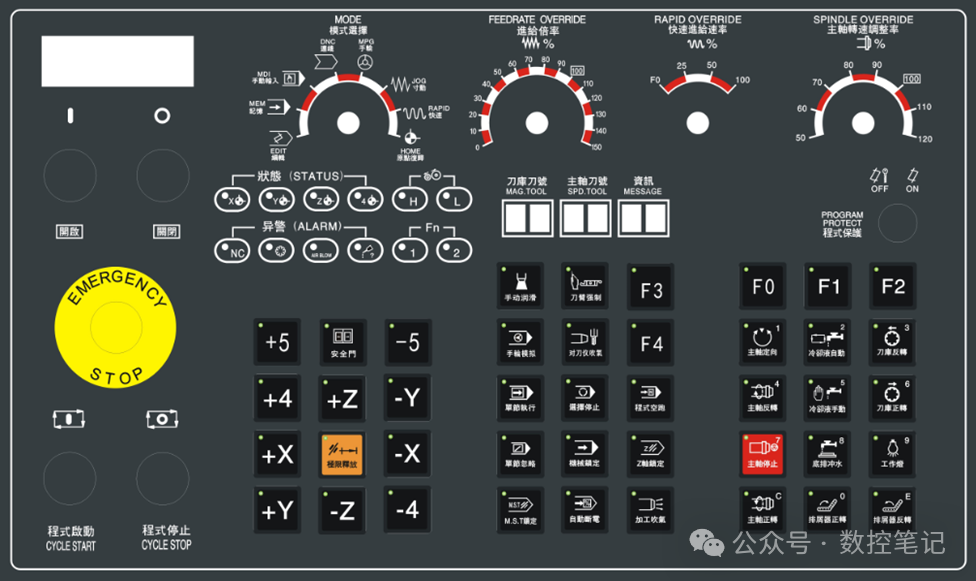

扫描面板三菱M80地址

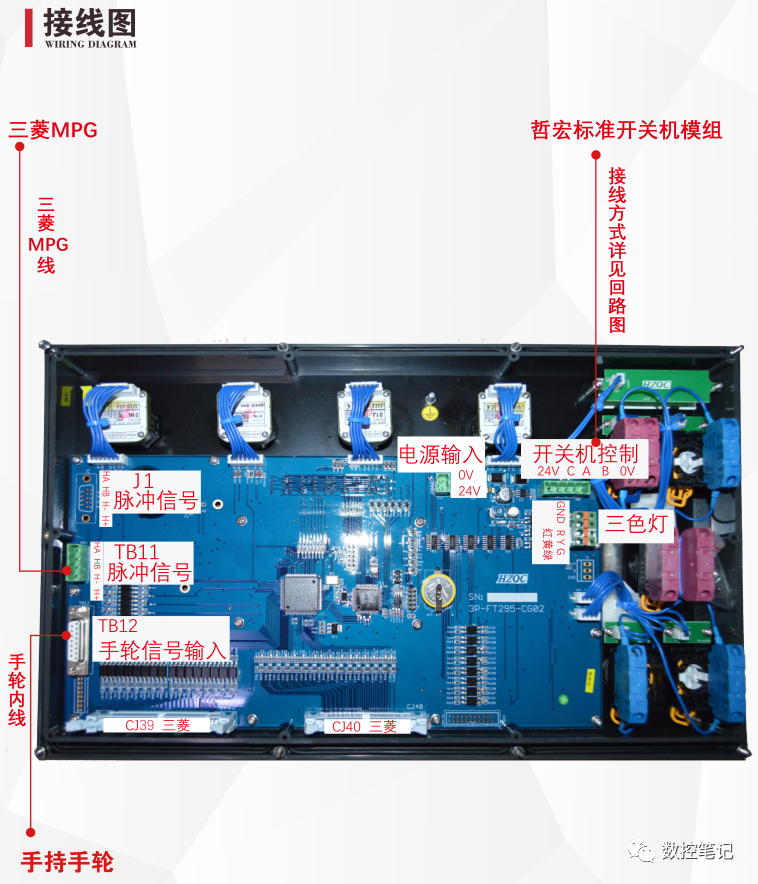

(输入CJ39 输出CJ40)

地址 功能 地址 功能
X250 扫描输入地址1 Y220 扫描输出数据1
X251 扫描输入地址2 Y221 扫描输出数据2
X252 扫描输入地址3 Y222 扫描输出数据3
X253 扫描输入地址4 Y223 扫描输出数据4
X254 扫描输入地址5 Y224 扫描输出数据5
X255 扫描输入地址6 Y225 扫描输出数据6
X256 扫描输入地址7 Y226 扫描输出数据7
X257 扫描输入地址8 Y227 扫描输出数据8
X258 扫描输入数据1 Y228 扫描输出地址1
X259 扫描输入数据2 Y229 扫描输出地址2
X25A 扫描输入数据3 Y22A 扫描输出地址3
X25B 扫描输入数据4 Y22B 扫描输出地址4
X25C 扫描输入数据5 Y22C 扫描输出地址5
X25D 扫描输入数据6 Y22D 扫描输出地址6
X25E 扫描输入数据7 Y22E 扫描输出地址7
X25F 扫描输入数据8 Y22F 扫描输出地址8
M7780 手动+4 M7810 手动+4灯
X239 手动+Z M7811 手动+Z灯
X23A 手动-Y M7812 手动-Y灯
X23D 手动+X M7813 手动+X灯
M7784 过行程解除 M7814 过行程解除灯
X23C 手动-X M7815 手动-X灯
X23B 手动+Y M7816 手动+Y灯
X238 手动-Z M7817 手动-Z灯
M7710 手动-4 M7820 手动-4灯
M7781 手动+5 M7823 手动+5灯
M7782 安全门 M7822 安全门灯
M7783 手动-5 Y23F 手动-5灯
M7774 手动润滑 Y23B 手动润滑灯
M7712 刀臂强制 Y23A 刀臂强制灯
M7777 F3 Y239 F3灯
M7776 F0 Y238 F0灯
M7770 F2 M7821 F2灯
M7785 手轮模拟 Y23E 手轮模拟灯
M7786 对刀仪吹气 Y23D 对刀仪吹气灯
M7787 F4 Y23C F4灯
M7714 单节执行 M7824 单节执行灯
M7715 选择停止 M7825 选择停止灯
M7716 程式空跑 M7826 程式空跑灯
M7717 单节忽略 M7827 单节忽略灯
M7720 机械锁定 M7830 机械锁定灯
M7721 Z轴锁定 M7831 Z轴锁定灯
M7722 MST锁定 M7832 MST锁定灯
M7723 自动断电 M7833 自动断电灯
M7724 加工吹气 M7834 加工吹气灯
M7725 主轴正转 M7835 主轴正转灯
M7726 排屑器正转 M7836 排屑器正转灯
M7727 排屑器反转 M7837 排屑器反转灯
M7736 主轴停止 M7846 主轴停止灯
M7737 底盘冲水 M7847 底盘冲水灯
M7740 工作灯 M7850 工作灯
M7733 主轴反转 M7843 主轴反转灯
M7734 冷却液手动 M7844 冷却液手动灯
M7735 刀库正转 M7845 刀库正转灯
M7730 主轴定位 M7840 主轴定位灯
M7731 自动冷却液 M7841 自动冷却液灯
M7732 刀库反转 M7842 刀库反转灯
M7741 手轮X M7851 手轮灯
M7742 手轮Y M7852 程式暂停灯
M7743 手轮Z M7853 程式启动灯
M7744 手轮4 M7854 X轴原点
M7745 手轮X1 M7855 Y轴原点
M7746 手轮X10 M7856 Z轴原点
M7747 手轮X100 M7857 4轴原点
M7750 程式保护 M7860 高档
X23E 程式启动 M7861 低挡
X23F 程式暂停 M7862 NC系统报警
M7753 快速进给速率A M7863 刀库报警
M7754 快速进给速率F M7864 气压报警
M7755 主轴转速A M7865 润滑报警
M7756 主轴转速F M7866 FN1
M7757 主轴转速B M7867 FN2
M7760 模式选择A M7870 刀库刀号
M7762 模式选择F
M7761 模式选择B
M7763 切削进给A
M7764 切削进给F M7880 主轴刀号
M7765 切削进给B
M7766 切削进给E
M7767 切削进给C
参数调整
参数: 6449号设定为10000010
6465号设定为00001100
6473号设定为00001111
请将扫描处理程序放在PLC的快速区

发那科FANUC扫描地址(CB107)

地址 功能 地址 功能
x7.0 扫描输入地址1 y6.0 扫描输出数据1
x7.2 扫描输入地址2 y6.2 扫描输出数据2
x7.4 扫描输入地址3 y6.4 扫描输出数据3
x7.6 扫描输入地址4 y6.6 扫描输出数据4
x10.0 扫描输入地址5 y7.0 扫描输出数据5
x10.2 扫描输入地址6 y7.2 扫描输出数据6
x10.4 扫描输入地址7 y7.4 扫描输出数据7
x10.6 扫描输入地址8 y7.6 扫描输出数据8
x11.0 扫描输入数据1 y6.1 扫描输出地址1
x11.2 扫描输入数据2 y6.3 扫描输出地址2
x11.4 扫描输入数据3 y6.5 扫描输出地址3
x11.6 扫描输入数据4 y6.7 扫描输出地址4
x7.1 扫描输入数据5 y7.1 扫描输出地址5
x7.3 扫描输入数据6 y7.3 扫描输出地址6
x7.5 扫描输入数据7 y7.5 扫描输出地址7
x7.7 扫描输入数据8 y7.7 扫描输出地址8
R1288.0 手动+4 R1291.0 手动+4灯/Y4.1
X11.5 手动+Z R1291.1 手动+Z灯/Y4.1
X11.3 手动-Y R1291.2 手动-Y灯/Y4.5
X10.5 手动+X R1291.3 手动+X灯/Y4.7
R1288.4 过行程解除 R1291.4 过行程解除灯
X10.7 手动-X R1291.5 手动-X灯/Y5.3
X11.1 手动+Y R1291.6 手动+Y灯/Y5.5
X11.7 手动-Z R1291.7 手动-Z灯/Y5.7
R1281.0 手动-4 R1292.0 手动-4灯/Y5.1
R1281.4 单节执行 R1292.4 单节执行灯
R1281.5 选择停止 R1292.5 选择停止灯
R1281.6 程式空跑 R1292.6 程式空跑灯
R1281.7 单节忽略 R1292.7 单节忽略灯
R1282.0 机械锁定 R1293.0 机械锁定灯
R1282.1 Z轴锁定 R1293.1 Z轴锁定灯
R1282.2 MST锁定 R1293.2 MST锁定灯
R1282.3 自动断电 R1293.3 自动断电灯
R1282.4 加工吹气 R1293.4 加工吹气灯
R1282.5 主轴正转 R1293.5 主轴正转灯
R1282.6 排屑器正转 R1293.6 排屑器正转灯
R1282.7 排屑器反转 R1293.7 排屑器反转灯
R1283.6 主轴停止 R1294.6 主轴停止灯
R1283.7 底盘冲水 R1294.7 底盘冲水灯
R1284.0 工作灯 R1295.0 工作灯
R1283.3 主轴反转 R1294.3 主轴反转灯
R1283.4 冷却液手动 R1294.4 冷却液手动灯
R1283.5 刀库正转 R1294.5 刀库正转灯
R1283.0 主轴定位 R1294.0 主轴定位灯
R1283.1 自动冷却液 R1294.1 自动冷却液灯
R1283.2 刀库反转 R1294.2 刀库反转灯
R1284.1 手轮X R1295.1 手轮灯
R1284.2 手轮Y R1295.2 程式暂停灯
R1284.3 手轮Z R1295.3 程式启动灯
R1284.4 手轮4 R1295.4 X轴原点
R1284.5 手轮X1 R1295.5 Y轴原点
R1284.6 手轮X10 R1295.6 Z轴原点
R1284.7 手轮X100 R1295.7 4轴原点
R1285.0 程式保护 R1296.0 高档
X10.3 程式启动 R1296.1 低挡
X10.1 程式暂停 R1296.2 NC系统报警
R1285.3 快速进给速率A R1296.3 刀库报警
R1285.4 快速进给速率F R1296.4 气压报警
R1285.5 主轴转速A R1296.5 润滑报警
R1285.6 主轴转速F R1296.6 FN1
R1285.7 主轴转速B R1296.7 FN2
R1286.0 模式选择A R1297 刀库刀号
R1286.1 模式选择F R1298 主轴刀号
R1286.2 模式选择B
R1286.3 切削进给A
R1286.4 切削进给F
R1286.5 切削进给B
R1286.6 切削进给E
R1286.7 切削进给C
R1287.5 F1 自带灯 F灯
R1287.0 F2 R1292.1 F2灯
计数器: 17号设定为8,参数1201.1202全部为零
      请将扫描处理程序放在PLC的快速区
