西门子828D加工中心程序串口传输（RS232电脑传输）

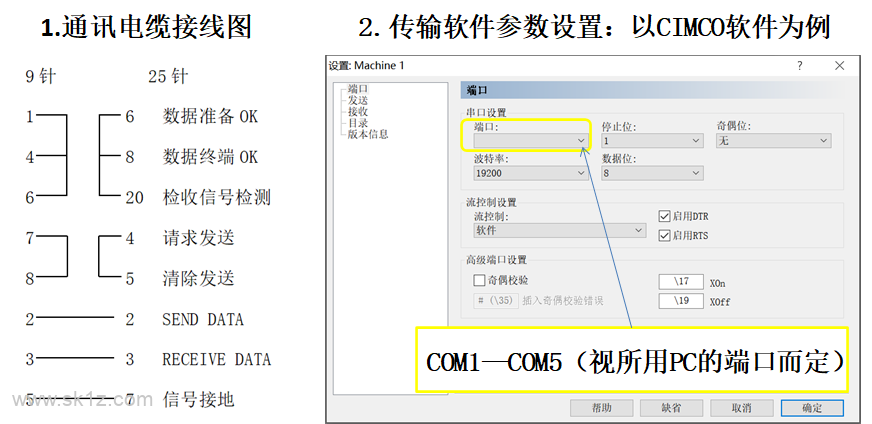

一、通讯电缆接线和传输软件设置

二、程序传输：PC→机床

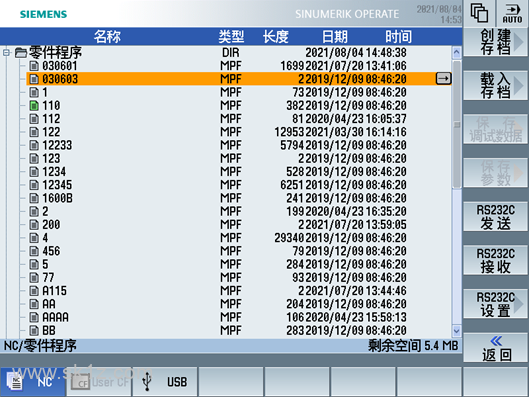

1、机床端按下“PROGRAM”键，再按下扩展软键，再按创建（存档）软键就会进入如图画面。

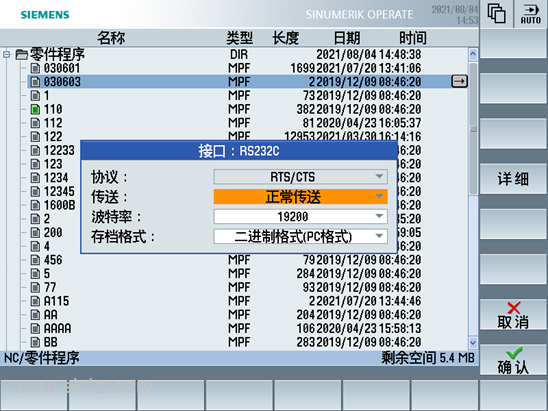

2、按下（RS232C设置）便会进入如图画面，机床端做如图所示设置，设置好了点击（确认）按键。

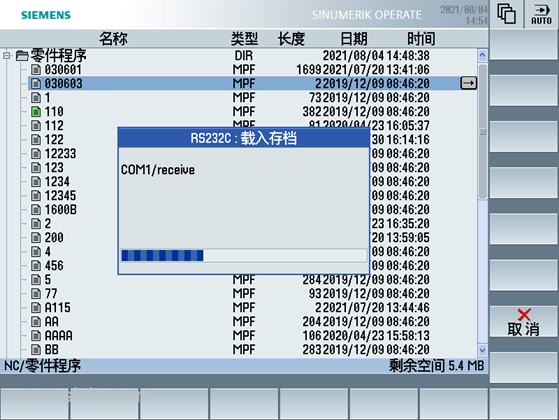

3、机床端按下RS232C接收即会跳转如图画面，载入存档进度条。

注：PC端传输到机床首先将机床端先准备好接收。

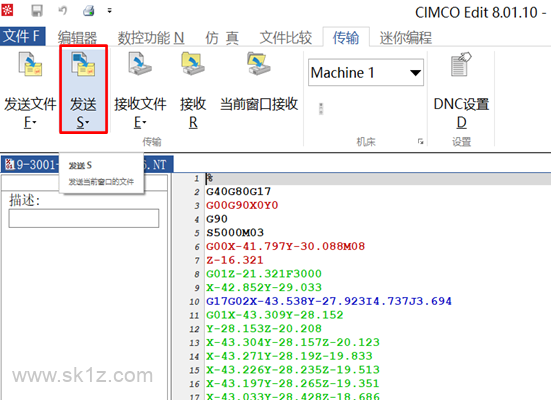

4、PC端CIMCO软件选择“传输”后点“发送文件”，选择要输入的电脑硬盘里的程序文件，确认即可。（如要发送当前窗口打开的文件直接点如图“发送”即可）

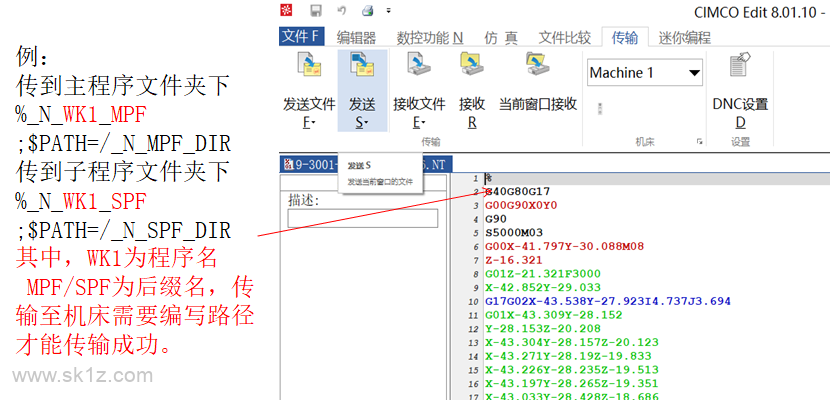

5.程序在再传输至机床端时，程序头需要增加路径。

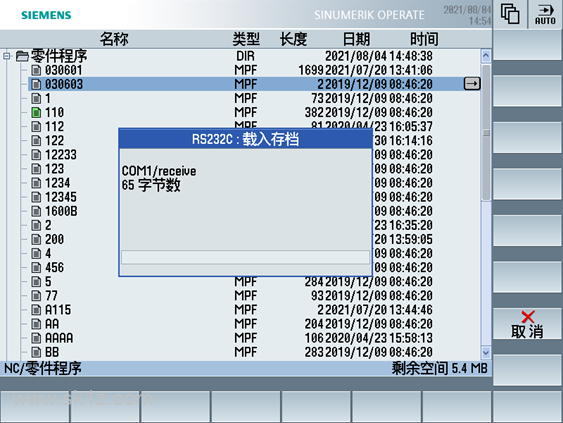

6、PC端点击发送后，机床端会如图显示，正在接收。

注：PC端传输到机床首先将机床端先准备好接收。

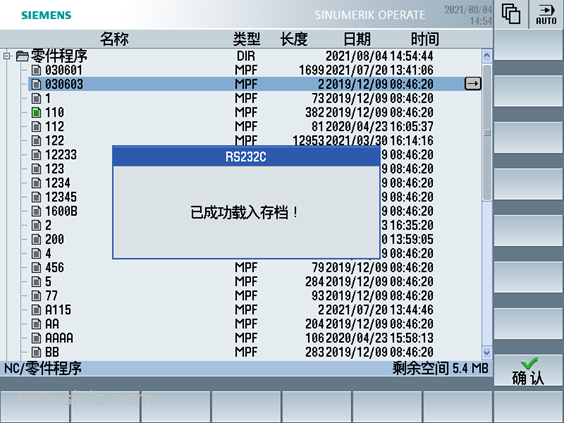

7、传输完成后，会如图显示，已成功载入存档，按下确认即可。

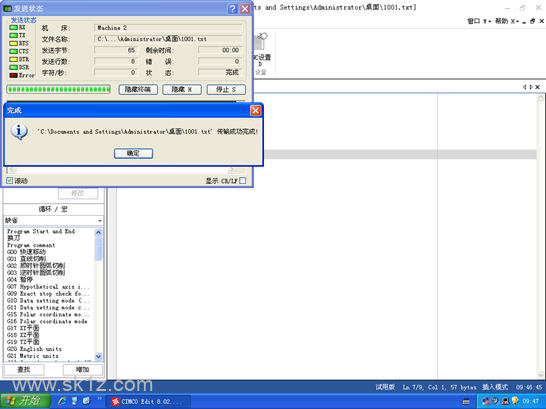

8、传输完成后，PC端会如图显示，传输完成，按下确定即可。

注：PC端传输到机床首先将机床端先准备好接收。

三、程序传输：机床→PC

1、PC端CIMCO软件选择“传输”后点“接收文件”，PC机此时处于接受状态。（如果要接收到当前窗口打开直接点如图“接收”即可）

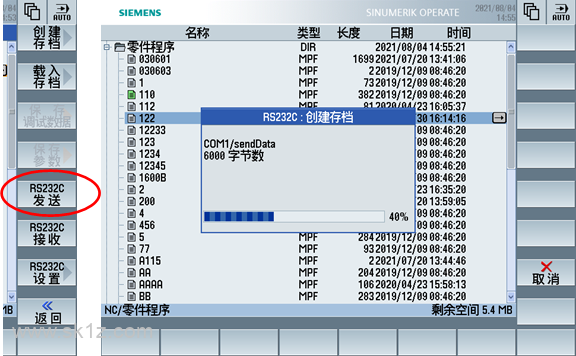

2、机床端按下RS232C发送即会跳转如图画面，创建存档进度条。

注：机床端传输到PC端首先将PC端先准备好接收。

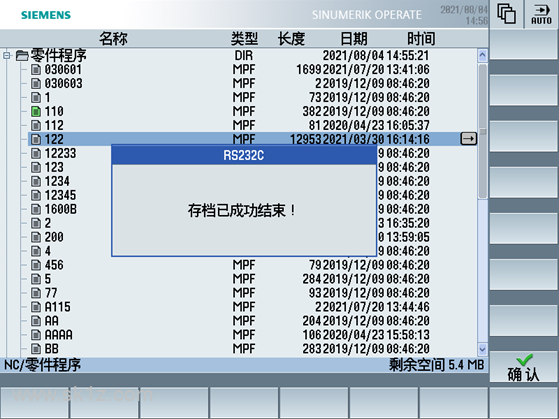

3、机床端发送结束即会跳转如图画面，存档已成功结束，按下确认便完成传输。

注：机床端传输到PC端首先将PC端先准备好接收。

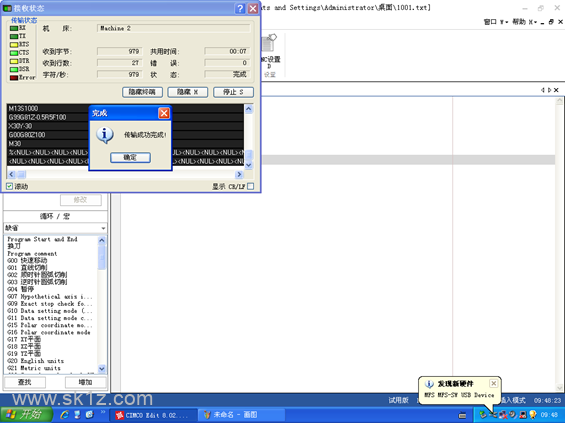

4、PC端发送结束即会跳转如图画面，传输完成，按下确定便完成传输。

注：机床端传输到PC端首先将PC端先准备好接收。
